Definição Operacional: Uma rede de computadores é uma infraestrutura composta por dispositivos autônomos interconectados por meios de transmissão guiados ou não guiados, compartilhando dados, serviços e recursos computacionais através de protocolos padronizados.
Backbone óptico monomodo/multimodo, enlaces Gigabit/10G.
MAN (Metropolitan Area Network)
5 km a 50 km
Cidades, anéis ópticos metropolitanos, redes de órgãos públicos.
Metro Ethernet, Anéis DWDM, Redes GPON/FTTx de operadoras.
WAN (Wide Area Network)
Países e Continentes
Interconexão de filiais remotas e a própria Internet global.
MPLS, SD-WAN, Enlaces de Satélite, Cabos Submarinos.
2. Topologias Físicas vs. Topologias Lógicas
A topologia física descreve o layout geométrico real dos cabos e equipamentos no espaço. A topologia lógica descreve como os dados efetivamente trafegam e são encaminhados entre os nós da rede.
Esquema Técnico: Comparativo das topologias Estrela (padrão corporativo moderno), Barramento (legado) e Malha (redundância máxima de enlaces).
Topologia Física
Mecanismo de Funcionamento
Vantagens Técnicas
Desvantagens / Limitações
Estrela (Star)
Cada estação possui um cabo individual ligado a um concentrador central (Switch).
Falha em um cabo afeta apenas uma estação; fácil diagnóstico e adição de nós.
Se o elemento central falhar, toda a rede do concentrador cai.
Barramento (Bus)
Todos os dispositivos compartilham um único cabo troncal comum com terminadores nas pontas.
Baixo consumo de cabeamento em redes antigas.
Rompimento no cabo troncal derruba toda a rede; colisões frequentes (obsoleto).
Anel (Ring)
Os nós conectam-se em circuito fechado circular; cada nó retransmite o sinal ao vizinho.
Desempenho determinístico sem colisões de pacotes (ex.: Token Ring).
Interrupção em um ponto compromete o anel (exige anel duplo para redundância).
Malha (Mesh / Full Mesh)
Cada dispositivo conecta-se diretamente a múltiplos ou a todos os outros nós da rede.
Redundância máxima, tolerância a múltiplas falhas simultâneas e múltiplos caminhos.
Custo elevado de portas e cabos; complexidade exponencial de conexões.
Árvore / Estrela Hierárquica
Combinação de estrelas conectadas a switches de agregação e core central.
Escalabilidade empresarial; base do modelo de cabeamento estruturado moderno.
Exige planejamento de tráfego nos links de tronco (backbone).
Aprofundamento Técnico
Auditoria de Campo: Topologias, Cálculo de Malha e Arquitetura Cliente/Servidor
[+] Clique para Expandir
Quadro Comparativo: O Que Está Certo × O Que Está Errado
Tópico
Certo (Normas & Boas Práticas)
Errado (Mitos de Campo)
Topologia em Barramento
Certo Obsoleta em redes cabeadas desde a transição do cabo coaxial 10BASE2.
Mito "Ainda se usa topologia em barramento em redes locais modernas."
Topologia Sem Fio
Certo O Access Point é o elemento central de uma topologia física em estrela cabeada.
Mito "Wi-Fi não tem topologia física nem precisa de cabos."
Comunicação Full-Duplex
Certo Transmissão e recepção simultâneas em canais dedicados eliminam colisões de pacotes.
Erro Achar que switches antigos ou hubs operavam em Full-Duplex (Hubs operam estritamente em Half-Duplex).
Cálculo de Enlaces em Malha Completa (Full Mesh)
Para interligar $N$ roteadores ou switches com redundância absoluta, o número de enlaces necessários é dado por:
$$ ext{Enlaces} = rac{N(N - 1)}{2}$$
Exemplo Prático: Para interligar 6 data centers em malha completa, são necessários $rac{6 imes 5}{2} = 15$ enlaces dedicados de fibra óptica.
A arquitetura em camadas organiza os protocolos de comunicação em níveis de abstração bem definidos. No dia a dia de infraestrutura de redes e cabeamento, o foco prático recai intensamente sobre as Camadas 1 (Física), 2 (Enlace) e 3 (Rede).
Modelo OSI (7 Camadas): Comunicação vertical onde os dados (L7-L5) são segmentados (L4), envelopados em pacotes IP (L3), encapsulados em quadros Ethernet com MAC e CRC (L2) e convertidos em pulsos físicos no cabo (L1).
Comparativo entre as Camadas OSI e TCP/IP
Camada OSI (7 Níveis)
PDU (Unidade de Dados)
Camada TCP/IP
Função Principal & Equipamentos Associados
7. Aplicação
Dados (Payload)
Aplicação
Interface com o usuário e aplicações (HTTP, HTTPS, SSH, DNS, DHCP, FTP).
6. Apresentação
Formatação, sintaxe, criptografia (TLS/SSL) e compressão de dados.
5. Sessão
Estabelecimento, manutenção e término de sessões lógicas entre hosts.
4. Transporte
Segmento (TCP) / Datagrama (UDP)
Transporte
Controle de fluxo, confiabilidade, retransmissão e portas de serviço (TCP / UDP).
3. Rede
Pacote (Packet)
Internet / Rede
Endereçamento lógico (IPv4/IPv6), determinação de rotas. Equipamento: Roteadores, Switches L3.
2. Enlace de Dados
Quadro (Frame)
Acesso à Rede (Network Access)
Endereçamento físico (MAC Address), detecção de erros (FCS/CRC), comutação. Equipamento: Switches L2, Placa de Rede (NIC).
1. Física
Bit (Sinal elétrico / óptico)
Conversão de bits em grandezas físicas (voltagem, pulsos de luz, RF). Meios: Cabos de Cobre, Conectores RJ45, Fibra Óptica, Patch Panels, Racks.
Aprofundamento Técnico
Auditoria de Camadas: Efeito Cascata de Falhas L1 e Metodologia Bottom-Up
[+] Clique para Expandir
Quadro Comparativo: Certo × Errado no Modelo OSI
Tópico
Certo (Normas & Engenharia)
Errado (Mitos de Campo)
Localização do Cabo
Certo Camada 1 (Física) estrita. O condutor não processa bits nem tem inteligência lógica.
Mito "O cabo é Camada 2 porque liga na placa de rede com MAC."
Causa Raiz de Lentidão
Certo Falhas na Camada 1 geram perdas de quadros por CRC que derrubam a janela TCP.
Erro Culpar o firewall ou formatar o computador antes de testar a integridade física do cabo.
Roteiro de Diagnóstico Bottom-Up (Passo a Passo de Engenharia)
L1 (Física): Testar integridade física do cabo, continuidade e status dos LEDs de link.
L2 (Enlace): Inspecionar estatísticas da interface com ip -s link show eth0 e checar contadores de erros de CRC/FCS.
L3 (Rede): Testar conectividade IP com Gateway local via Ping e tabela ARP com ip neighbor.
L4 (Transporte): Verificar portas de escuta e conexões ativas com ss -tuln.
L7 (Aplicação): Testar resolução de nomes com dig ou nslookup e requisições HTTP com curl.
Diferença Conceitual Chave:
• Equipamentos Ativos: Necessitam de alimentação elétrica direta. Eles recebem, amplificam, regeneram, modulam, comutam e processam os dados.
• Equipamentos Passivos: Não necessitam de energia elétrica. Servem exclusivamente como meio de condução física, conexão mecânica, ancoragem, acomodação e organização do sinal.

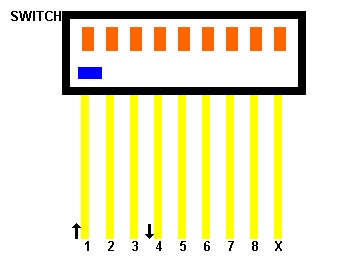

Ativo: Switch Ethernet de alta densidade com portas RJ45 e slots SFP ópticos.
Ativo: Roteador modular com interfaces WAN/LAN e processamento de rotas IP.
Passivo: Patch Panel traseiro com blocos IDC para fixação dos cabos rígidos de parede.
Passivo: Keystone Jack modular de encaixe rápido com lâminas IDC de pressão.
Aprofundamento Técnico
Auditoria de Engenharia: Racks 19", Blocos IDC 110/Krone e Tabela CAM
[+] Clique para Expandir
Quadro Comparativo: Certo × Errado em Equipamentos
Prática
Certo (Normas & Boas Práticas)
Errado (Mitos de Mercado)
Cabo Rígido no Switch
Certo Terminar no Patch Panel e ligar ao switch via Patch Cord flexível.
Erro gravíssimo Crimpar plugue RJ45 macho no cabo rígido de parede e espetar direto no switch.
Aterramento de Racks
Certo Interligar carcaça do rack 19" ao barramento TGB com cabo verde/amarelo.
Erro Deixar racks e patch panels blindados sem aterramento predial.
Como Funciona a Tabela CAM (Content Addressable Memory) do Switch
O switch inspeciona o cabeçalho Ethernet de cada quadro que entra:
Aprendizado (Learning): Grava o MAC de Origem e a porta correspondente na memória CAM com tempo de expiração (*aging timer* de 300 segundos).
Encaminhamento (Forwarding): Se o MAC de Destino constar na tabela CAM, o quadro é enviado exclusivamente para aquela porta dedicada.
Inundação (Flooding): Se o MAC de Destino for desconhecido ou broadcast (FF:FF:FF:FF:FF:FF), o quadro é enviado para todas as portas da mesma VLAN (exceto a de entrada).
Fibra Óptica em Operação: Guia de onda de sílica ultrapura transportando pulsos laser por reflexão interna total com zero indução eletromagnética e capacidade para dezenas de quilômetros.
Aprofundamento Técnico
Física Óptica: Dispersão Modal, Lei de Snell e Cálculo de Atenuação
[+] Clique para Expandir
Quadro Comparativo: Certo × Errado em Meios de Transmissão
Critério
Certo (Normas & Física)
Errado (Mitos de Mercado)
Velocidade Real
Certo Velocidade da luz na sílica é de ~200.000 km/s (cerca de 2/3 de c).
Mito "A luz na fibra viaja na velocidade da luz no vácuo e é 100x mais rápida que o cobre."
Interligação de Edifícios
Certo Usar obrigatoriamente fibra óptica entre prédios (isolamento galvânico total).
Erro Passar cabo de cobre entre prédios sem proteção contra raios e diferenças de terra.
Cálculo de Orçamento de Potência Óptica (Optical Power Budget)
Para validar um enlace de fibra óptica, a perda total deve ser menor que a margem do transmissor/receptor:
$$ ext{Perda Total (dB)} = (L imes lpha) + (N_{ ext{fusões}} imes 0,1 ext{ dB}) + (N_{ ext{conectores}} imes 0,5 ext{ dB})$$
Onde: $L$ é o comprimento em km e $lpha$ é a atenuação em dB/km (tipicamente 0,35 dB/km em 1310 nm para fibra monomodo).
O Princípio do Cancelamento Magnético: O cabo de rede utiliza pares trançados de condutores de cobre que operam com sinais diferenciais (+V em um fio e -V no outro). Qualquer interferência eletromagnética externa induz a mesma quantidade de ruído em ambos os condutores. No receptor, o circuito subtrai os dois sinais, anulando o ruído completamente (Rejeição de Modo Comum).
Anatomia do Par Trançado: Condutores de cobre isolados por polietileno de alta densidade trançados em passos helicoidais milimetricamente calibrados para mitigar a diafonia (crosstalk).
Aprofundamento Técnico
Auditoria de Blindagens ISO, Cruzeta Spline e o Perigo do Cabo CCA
[+] Clique para Expandir
Quadro Comparativo: Certo × Errado em Par Trançado
Item
Certo (Normas ISO / TIA)
Errado (Mitos de Campo)
Aterramento de Blindagem
Certo Blindagem F/UTP e S/FTP aterrada no patch panel da sala TR.
Erro gravíssimo Deixar blindagem flutuando (vira antena captadora de ruído).
Material do Condutor
Certo 100% Cobre Eletrolítico Puro.
Proibido por norma Usar cabo CCA (Alumínio cobreado: quebra fácil e superaquece com PoE).
O cabeamento de dados não é uma abstração digital: trata-se de um circuito elétrico físico sujeito às leis fundamentais do eletromagnetismo e da física dos materiais.
A Lógica da Padronização: A norma ABNT NBR 14565 (baseada nos padrões internacionais ISO/IEC 11801 e ANSI/TIA-568) transformou a infraestrutura de rede em um sistema de engenharia padronizado, modular, independente de fornecedor e com ciclo de vida projetado para 10 a 15 anos.
Esquema Estrutural: Subsistemas NBR 14565 / TIA-568 interligando a Entrada de Telecom (EF), Data Center (ER), Prumada de Backbone, Armário Técnico (TR), Enlace Horizontal de 90 metros e Posto de Trabalho (WA).
Aprofundamento Técnico
Regra dos 100 Metros, Taxa de Ocupação de 40% em Calhas e Tração de 110 N
[+] Clique para Expandir
Quadro Comparativo: Certo × Errado no Cabeamento Estruturado
Parâmetro
Certo (ABNT NBR 14565 / TIA)
Errado (Mitos de Mercado)
Regra dos 100 Metros
Certo Enlace Permanente máx. 90m + até 10m de patch cords somados = Canal máx. 100m.
Mito "Se o cabo for Cat 6 de boa marca, posso passar lance de 130 metros." (Viola a norma).
Ocupação de Calhas
Certo Máximo de 40% de preenchimento na instalação inicial (permite expansão até 50%).
Erro crasso Preencher 90% da calha com cabos esmagados, deformando os pares.
Fixação dos Feixes
Certo Usar abraçadeiras de velcro com aperto suave.
Vício Enforcar cabos com abraçadeiras de nylon apertadas com alicate.
ANEXO A — Resumo Comparativo de Categorias de Cabo de Cobre
Categoria
Largura de Banda
Taxa de Dados Máxima
Distância Máxima
Aplicação Típica
Cat 5e
100 MHz
1 Gbps
100 metros
Redes locais básicas e automação.
Cat 6
250 MHz
1 Gbps / 10 Gbps
100m (1G) / 37-55m (10G)
Redes corporativas padrão.
Cat 6A
500 MHz
10 Gbps
100 metros
Backbone horizontal moderno, Wi-Fi 6/7.
Cat 7 / 7A
600 / 1000 MHz
10 Gbps / 40 Gbps
100m / 50m
Ambientes industriais com ruído eletromagnético severo.
Cat 8
2000 MHz
25 Gbps / 40 Gbps
30 metros
Data Centers (Top-of-Rack / Server links).
ANEXO B — Guia de Cores de Crimpagem (T568A vs. T568B)
Pino
Padrão T568A
Padrão T568B
Cor do Par Físico
1
Branco / Verde
Branco / Laranja
Par Verde (A) / Par Laranja (B)
2
Verde
Laranja
Par Verde (A) / Par Laranja (B)
3
Branco / Laranja
Branco / Verde
Par Laranja (A) / Par Verde (B)
4
Azul
Azul
Par Azul (fixo no centro)
5
Branco / Azul
Branco / Azul
Par Azul (fixo no centro)
6
Laranja
Verde
Par Laranja (A) / Par Verde (B)
7
Branco / Castanho
Branco / Castanho
Par Castanho (fixo na lateral)
8
Castanho
Castanho
Par Castanho (fixo na lateral)
ANEXO C — Comandos Úteis de Inspeção de Interfaces no Terminal
# 1. Verificar se há link físico (Camada 1 e 2) e modo de operação (Speed / Duplex)
sudo ethtool eth0
# 2. Inspecionar estatísticas de interface e erros de FCS/CRC
ip -s link show eth0
# 3. Descobrir dispositivos vizinhos conectados via protocolo LLDP
sudo lldpctl
# 4. Consultar a tabela ARP física local (mapeamento IP -> MAC)
ip neighbor show
ANEXO D — Checklist de Inspeção de Obra de Cabeamento Estruturado
Todos os cabos do patch panel foram devidamente identificados com anilhas/etiquetas nas duas extremidades?
O comprimento do enlace permanente horizontal está rigorosamente abaixo de 90 metros?
O rack de 19" e as guias metálicas estão conectados ao barramento de aterramento TGB?
Testes de Wiremap (mapa de fios) e certificação foram salvos para 100% dos pontos conectorizados?
O destrançamento dos pares nos blocos IDC e conectores respeitou o limite máximo de 13 mm (0,5")?
A distância mínima de 20 cm em relação à rede elétrica de potência foi mantida nas calhas?
